摇臂在线缠绕机,缠绕膜包装机,悬臂式缠膜机
产品分类： 缠绕机

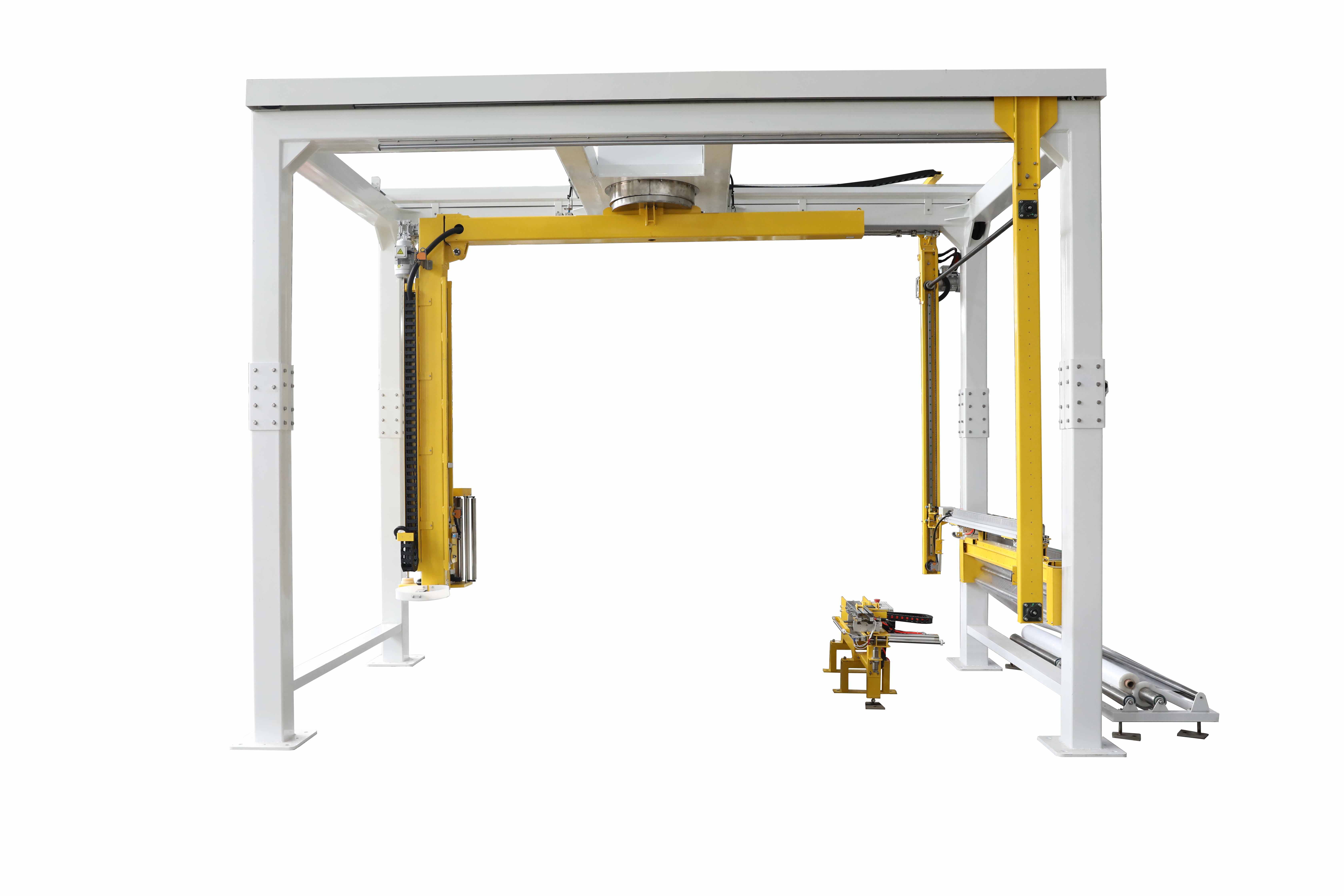

摇臂在线缠绕机,缠绕膜包装机,悬臂式缠膜机
摇臂缠绕机主要适用于较轻较高且码垛后不稳定的产品或较重货物的裹包。
其包装成本低、效率高，可自动化连生产线使用，也可单机操作，经济实用。输送机构可采用托辊、皮带、链板等不同的形式
摇臂缠绕机：部分参数
规格型号：YK-1800FR-PL
包装范围：L500-1200mm*W500-1200mm*H500-1200mm
转盘直径：1650mm
台面高度：80mm,
转盘承重：2000kg
转盘速度：15rpm，25rpm,35rpm,A25rpm,A35rpm
包装效率：40-80Pallet/hr(托/小时)
电压功率：2.1KW,220V,50/60HZ,单相
包装材料：缠绕膜Stretch Film 500mmw,Core dia.76mm
机器尺寸：4100*2100*3220mm.
机器重量：2000KG
包装材料：PE机用拉伸膜
膜宽：500mm
厚度：0.035mm～0.050mm
注:本公司可根据客户要求进行非标设计生产！
一、 包装概述
1、本设备是将拉伸膜自动缠绕到托盘货物上的专用设备,单机操作，也可实现自动化连线工作。工作时设备做功的同时产品处于静止的状态，从而一定程度的降低了生产过程中产生的潜在危险。
2、托盘货物推到缠绕中心点上，按照设定好的包装参数、自动启动包装机，实现连续包装过程，缠绕完毕，自动断膜，自动熔接。
二、裹包对象和供货范围
裹包对象：
1、包装物规格：1200mm×1200mm×1800mm
2、货物重量： 不限
工作条件：
1、电力参数 380V AC50HZ 电压波动范围+∕-10℅
2、操作条件 环境温度-10-50℃ 相对湿度10-90％
摇臂系统：
1、悬臂变频调速 6～15圈/分钟 可调。
2、悬臂自动复位。
3、悬臂安全碰触自动停机。
4、悬臂快速装卸方式。
5、悬臂可折叠式，方便运输。
6、悬臂整体回转支承结构。
7、悬臂加装整体防坠落保护装置，防止悬臂脱落坠地。
断膜系统：
1、采用加热丝断膜。
2、断膜后采用热合式熔合膜尾部，不留尾膜。
3、夹膜机构在断膜前，先把缠绕膜向下拉约200mm，使烫膜点更牢固、更美观。
4、在包装过程中间缠绕膜出现断裂或无膜时会自动停机报警。
框架系统：
1、机架用160*160*8T方管焊接搭建而成，整个机架稳定牢固抗变形能力强。
2、摇臂横梁用150*150*8T的方管制作，使横梁的抗弯抗扭性能极大增强。
3、专用导电滑环罩，防止粉尘颗粒进入，延长了导电滑环的使用寿命。
4、加强的导电滑环轴和圆锥滚子轴承部件。增强了整个摇臂机的安全性
5、摇臂立柱综合考虑抗变形能力和自重后，采用最优选择的150*150*6T方管制作。
安全防护系统（三重防护，选配）：
1、进货口、出货口各加一组安全光栅，当有人误入时机器暂停。
2、防护网上装有安全门限位，当安全门打开时机器不动作。
3、旋臂上装有安全环，碰到人或物时机器会自动紧急停止，确保安全。
4、在联机自动运行模式时，旋臂启动前有声光报警器警示。
电器及控制系统：
1、PLC可编程控制，触摸屏操作，缠绕层数及次数可设置；
2、光电开关，自动感测货物的高度；
3、回转支承驱动，定位精确；
4、膜架上升、下降速度分别可调，送膜速度可调，断膜报警报警。
5、机器设有自动，手动旁置转换功能。
6、机器运行设有警示灯提示。
三：多功能人机界面触摸屏，简单易操作
